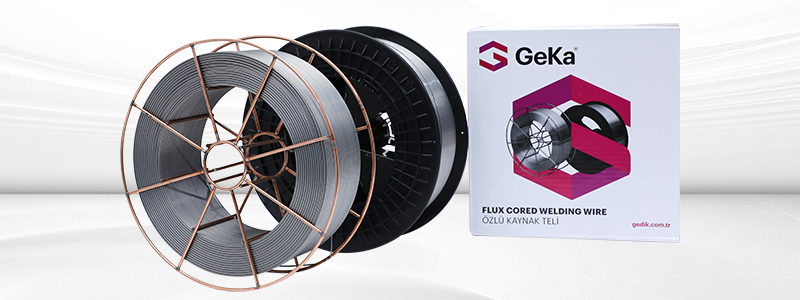

Газозащитная порошковая проволока для сварки малоуглеродистых и низколегированных сталей ELCOR R 71
Классификация
EN ISO 17632-A: T 42 4 P C 1 H5
AWS A5.20: E 71T-1C-J
Описание и преимущества
- Газозащитная порошковая проволока рутилового типа для сварки в среде 100% CO2 во всех пространственных положениях.
- Метал шва имеет высокие значения ударной вязкости при минусовых температурах.
- Отличные результаты рентгеновского контроля сварного шва.
- Хороший внешний вид и форма шва.
- Стабильность подачи и отличные сварочно-технологические характеристики дуги.
- Высокая эффективность сварочного процесса благодаря увеличению производительности наплавки и более высоких режимов сварки во всех пространственных в сравнении с проволокой сплошного сечения.
Защитный газ
100%% CO2 (С1)
Типичный химический состав наплавленного металла, %
C |
Si |
Mn |
P |
S |
0,06 |
0,5 |
1,3 |
0,015 |
0,015 |
Типичные механические свойства наплавленного металла
σт, МПа |
σпр, МПа |
δ, % |
Работа удара по Шарпи, Дж -40oC |
мин.420 |
500 - 640 |
мин. 22 |
мин. 50 |
Упаковка и размеры
Артикул |
Диаметр, мм |
Вес упаковки, кг |
Возможные типы упаковок |
3010500008 3010500018 3010500023 3010500020 3010500035 |
1,2 1,2 1,2 1,6 1,6 |
4,5 15 15 15 200 |
D 200 D 300 BS 300 BS 300 BIG PACK |
Применение
Применяется для сварки стальных конструкций различного назначения, оборудования и устройств машиностроительного производства, подъемно-транспортных средств, судов, резервуаров и сосудов давления.
Примеры свариваемых сталей
Сталь |
Стандарт |
Тип |
Конструкционные стали |
EN 10025 ГОСТ |
S185, S235, S275 Ст0, Ст2сп, Ст3сп, Ст4кп и др. |
Судостроительные стали |
ASTM A131 |
Grade A, B, D, AH32 – EH36 |
Литейные стали |
EN 10213-2 |
GP240R |
Трубные стали |
EN 10208-3 EN 10208-2API 5LX ГОСТ EN 10216-1/ EN 10217-1 |
L210, L240, L290, L360 L240NB, L290NB, L360NB, L360QB, L240MBL290MB, L360MB, L415MB, L415NB X42, X46, X52, X60 до К54 P235T1, P235T2, P275T1 P275T2, P355N |
Котельные стали |
EN 10028-2 |
P235GH, P265GH, P295GH, P355GH |
Низколегированные стали |
EN 10113-2 |
S275, S355, S420 |
- | EN 10113-3 ГОСТ |
S275M, S275ML, S355M, S355ML, S420M, S420ML 17Г1С, 09Г2С, 10ХСНД, 10Г2С1 и др. |
Химические свойства наплавленного металла |
|||||||||||||
№ |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
Cu |
V |
Nb |
||
AWS |
<0,12 |
<0,9 |
<1,75 |
<0,03 |
<0,03 |
<0,2 |
<0,5 |
<0,3 |
<0,35 |
<0,08 |
- |
||
TS/EN /ISO |
- |
- |
<2,0 |
- |
- |
<0,2 |
<0,5 |
<0,2 |
<0,3 |
<0,08 |
<0,05 |
||
062379-22 |
0,056 |
0,342 |
1,217 |
0,012 |
0,010 |
0,039 |
0,032 |
0,012 |
0,034 |
0,013 |
0,036 |
Механические свойства наплавленного металла |
||||||||||
Испытания на растяжение - EN ISO 6892-1 Подготовка образцов - EN ISO 5178:2011 |
Испытание на ударный изгиб - EN ISO 148-1:201 Подготовка образцов - EN ISO 9016:20 |
|||||||||
Температура испытания |
Предел текучести N / mm2 (МПА) |
Предел прочности N / mm2 (МПА) |
Относительное Удлинение % |
Температура испытания |
Работа удара по Шарпи J |
Среднее значение удара по Шарпи J |
Твердость |
Рентгенографический контроль |
термическая обработка |
|
AWS |
20 |
≥390 |
490-670 |
≥22 |
-20 |
- |
≥27 |
- |
- |
- |
TS/EN/ISO |
20 |
≥460 |
530 - 680 |
≥20 |
-20 |
- |
>47 |
- |
- |
- |
20 |
мин. 460 |
530 - 670 |
мин. 22 |
-20 |
- |
мин. 50 |
- |
- |
- |
